Intraorale Röntgentechnik: Rechtwinkeltechnik und Halbwinkeltechnik

Stilles Leiden: Die Maulhöhle ist das am häufigsten erkrankte Organ bei Kleintieren. Oftmals zeigen dabei allerdings weder Hund noch Katze Probleme. Erkrankungen des Zahnfleisches, Zahnhalteapparates und des Zahnes sind aber nicht nur schmerzhaft, sondern können auch Erkrankungen anderer Organsysteme bedingen. Daher ist es wichtig, diese zu erkennen und zu behandeln.

Röntgenaufnahmen spielen eine essentielle Rolle bei der Diagnose und der Behandlung von Zahnerkrankungen. Dabei bieten intraorale Aufnahmen eine bessere Darstellung der einzelnen Kieferabschnitte verglichen mit Kopfröntgenbildern. Grundsätzlich kommen mit der Rechtwinkeltechnik bzw. der Halbwinkeltechnik zwei verschiedene Techniken zum Einsatz. Welche Röntgentechnik bietet sich wann an und wie sieht die optimale Lagerung des Patienten aus?

1. Röntgen Unterkiefer Backenzähne: Rechtwinkeltechnik

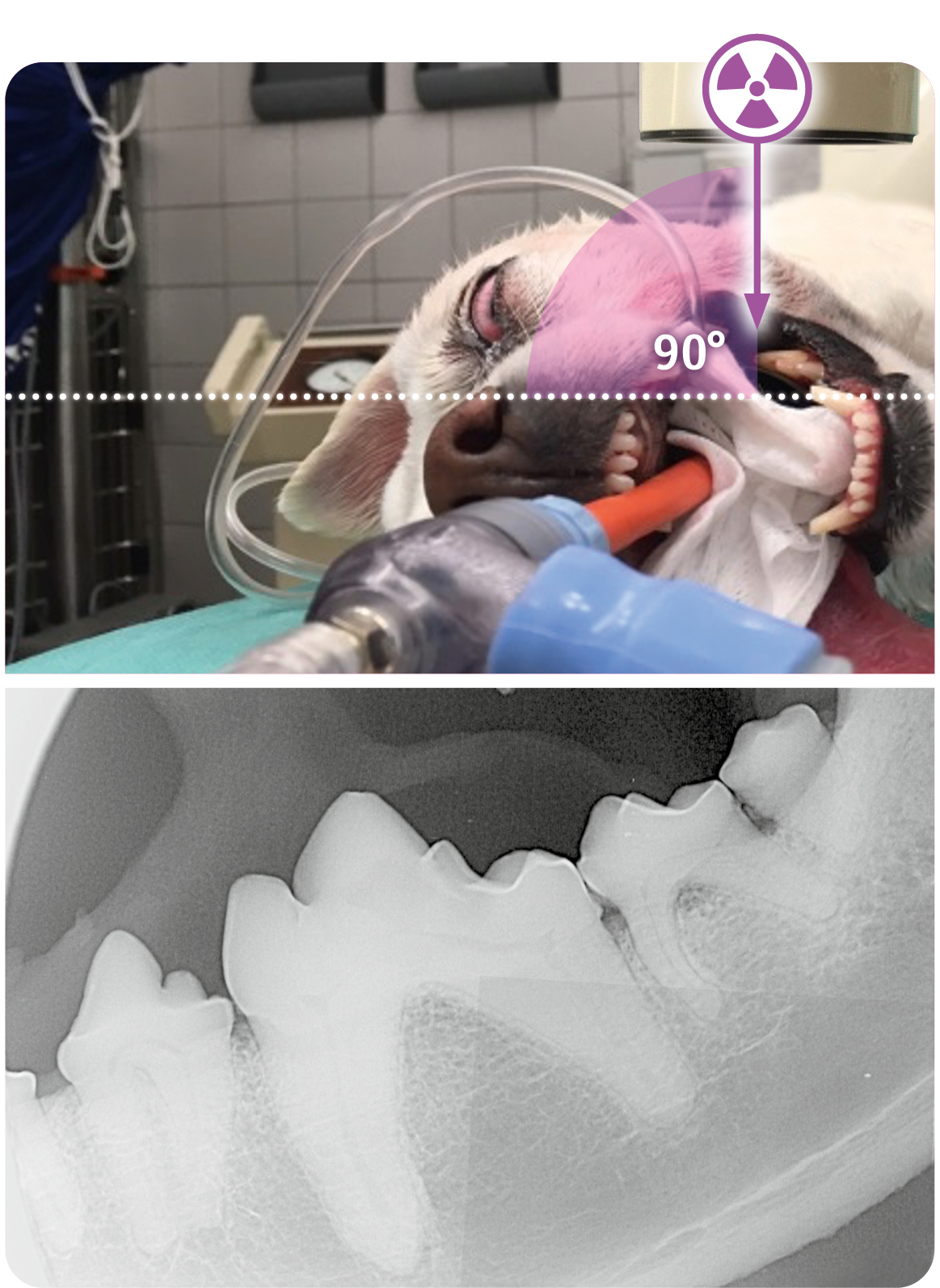

Hier wird das Tier in Seitenlage gebracht, der Kopf ist parallel zur Unterlage. Die Speicherfolie liegt in der Maulhöhle parallel zur Zahnebene und der Röntgenstrahl trifft die Speicherfolie im 90° Winkel (Abb. 1).

2. Röntgen Oberkiefer Caninus/ Backenzähne: Halbwinkeltechnik

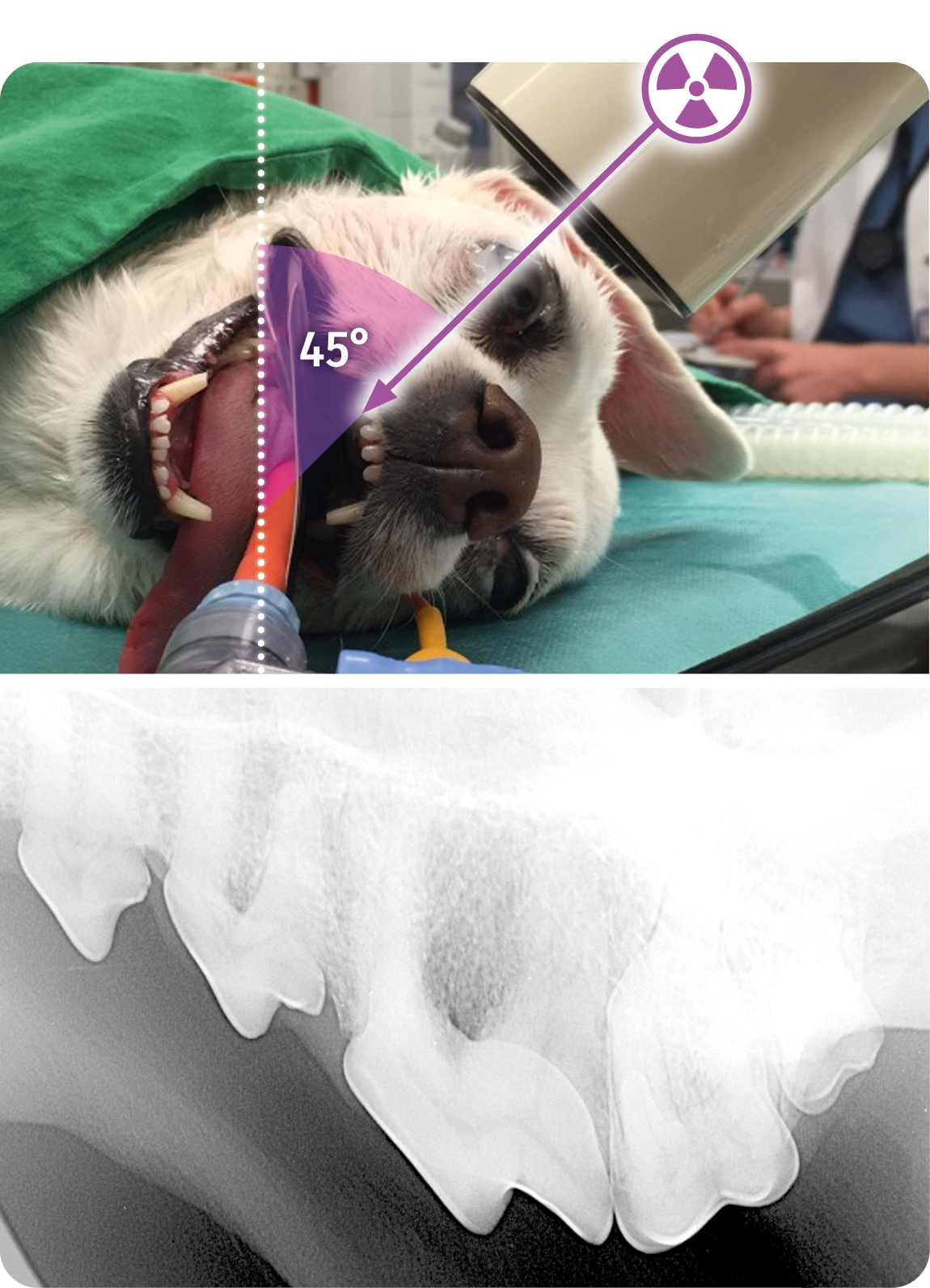

Auch hier ist das Tier in Seitenlage, der Kopf ist parallel zur Unterlage. Die Speicherfolie liegt in der Maulhöhle parallel zum Gaumen. Der Röntgenstrahl trifft die Speicherfolie im 45° Winkel (Abb. 2).

FRAGE: Was bedeutet das Prinzip der Halbwinkeltechnik? Bei der Halbwinkeltechnik wird der Zentralstrahl auf die Winkelhalbierende zwischen der Ebene des Films und der Längsachse des Zahns ausgerichtet.

3. Röntgen Ober-/ Unterkiefer, Incisivi/ Canini: Halbwinkeltechnik

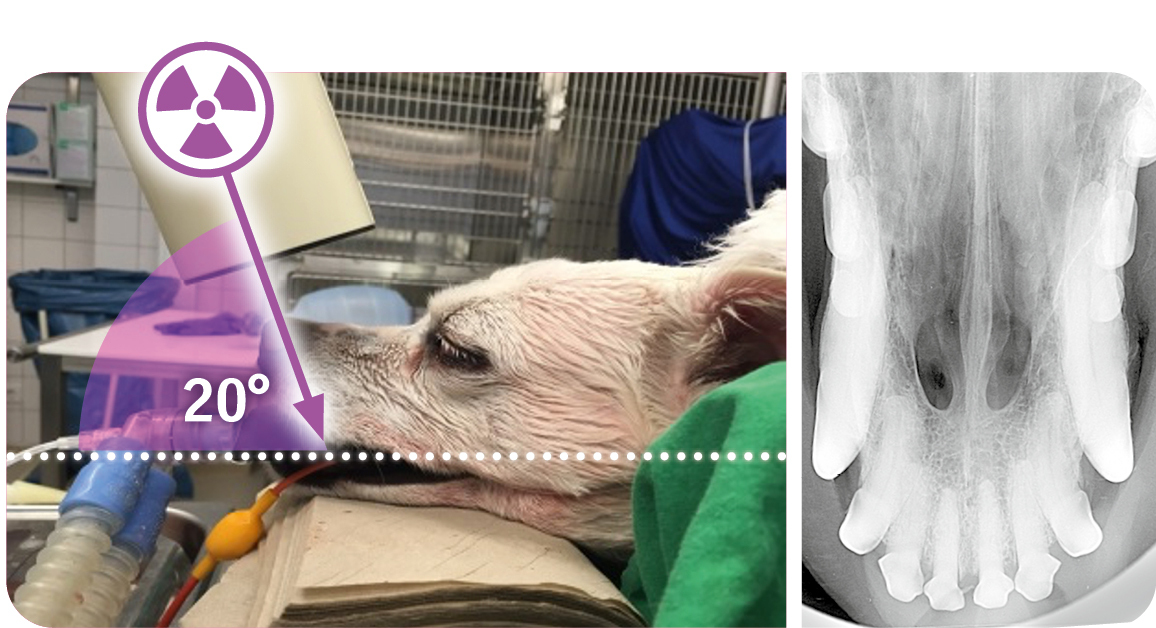

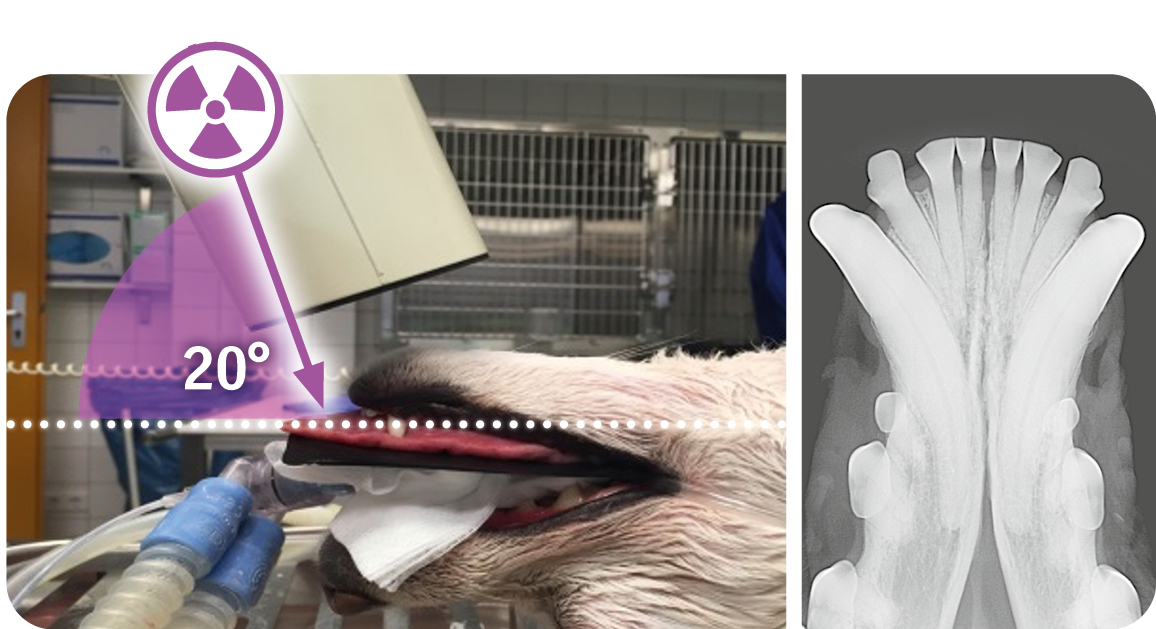

Für die Aufnahme des Oberkiefers wird das Tier in Bauchlage gebracht, für das Röntgen des Unterkiefers in Rückenlage. In beiden Positionen liegt die Speicherfolie in der Maulhöhle parallel zum Gaumen und der Röntgenstrahl trifft die Speicherfolie im 20° Winkel.

Zusätzliche Tipps von den Expert:innen:

• Nutzen Sie Zellstoff oder Tücher zur parallelen Lagerung des Kopfes.
• In der Maulhöhle kann die Speicherfolie mit Tupfern optimal positioniert werden.
• Zur Einstellung der Röntgenröhre sollte ein Winkelmesser genutzt werden.

Weitere Informationen und Fallbeispiele aus dem Bereich Dentalröntgen bietet der diesjährige Metacam® Fortbildungskalender. Er liefert den praktizierenden Tierärzt:innen viele Tipps, die auch für die Kommunikation mit den Patientenbesitzer:innen eingesetzt werden können. Das Bildmaterial ist auch in der digitalen Version unter www.meinlilakalender.de erhältlich. Online kann zusätzlich eine ATF-Prüfung abgelegt werden, die mit 2 ATF-Stunden akkreditiert ist.
